法蘭鍛鋼閘閥

發布日期:[2018-08-13]     點擊率:

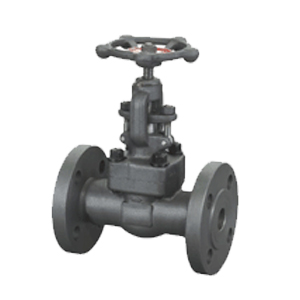

法蘭鍛鋼閘閥 法蘭鍛鋼閘閥 延長閥體鍛鋼閘閥

法蘭鍛鋼閘閥有三種閥蓋設計形式。1種是螺栓式閥蓋,按這種設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)??蛻粲刑厥庖髸r也可采用金屬環連接。

標準材質細表

序號零件名稱CS to ASTM

AS to ASTM

SS to ASTM
Type A105Type F22Type F304(L)Type F316(L)
1閥體A105A182 F22A182 F304(L)A182 F316(L)
2閥座A276 420A276 304A276 304(L)A276 316(L)
3閘板A276 410 & 430A182 F304A182 F304(L)A182 F316(L)
4閥桿A182 F6A182 F304A182 F304(L)A182 F316(L)
5墊片316夾柔性石墨316夾PIFE
6閥蓋A105A182 F22A182 F304(L)A182 F316(l)
7螺栓A193 B7A193 B16A193 B8A193 B8M
8銷釘A276 420A276 304
9填料壓套A276 410A182 F304(L)A182 F316(L)
10活節螺栓A193 B7A193 B16A193 B8A193 B8M
11填料壓板A105A182 F11A182 F304(L)A182 F316(L)
12螺母A194 2HA194 4A194 8A194 8M
13閥桿螺母A276 410
14鎖緊螺母A194 2HA194 4A194 8A194 8M
15銘牌SS
16手輪A197
17潤滑墊片A473 431
18填料Flexible GraphitePTFE
適用介質水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等
適用溫度-29℃~425℃-29℃~550℃-29℃~180℃

注意:客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸(mm)和重量(kg)










L(RF)
L1(BW)
150Lb108117127140165203
300Lb140152165178190216
600Lb165190216229241292
H150Lb~300Lb158169197236246283
600Lb169197236246283320
W100100125160160180
重量150LbRTJ4.55.28.211.512.520.3
BW2.83.35.47.18.212.5
300LbRTJ4.86.29.31415.523.4
BW3.54.46.88.19.215.4
600LbRTJ5.97.410.416.217.528.3
BW4.55.18.210.512.420.1


鍛鋼法蘭端閘閥900Lb~1500Lb 標準材質明細表

序號零件名稱CS to ASTM

AS to ASTM

SS to ASTM
Type A105Type F22Type F304(L)Type F316(L)
1閥體A105A182 F22A182 F304(L)A182 F316(L)
2閥座A276 420A276 304A276 304(L)A276 316(L)
3閘板A276 410 & 430A182 F304A182 F304(L)A182 F316(L)
4閥桿A182 F6A182 F304A182 F304(L)A182 F316(L)
5墊片Corrugated SS+graphiteSS+PTFE
6閥蓋A105A182 F22A182 F304(L)A182 F316(L)
7螺栓A193 B7A193 B16A193 B8A193 B8M
8銷釘A276 420A276 304
9填料壓套A276 410A182 F304(L)A182 F316(L)
10活節螺栓A193 B7A193 B16A193 B8A193 B8M
11填料壓板A105A182 F11A182 F304(L)A182 F316(L)
12螺母A194 2HA194 4A194 8A194 8M
13閥桿螺母A276 420
14鎖緊螺母A194 2HA194 4A194 8A194 8M
15銘牌SS
16手輪A197
17潤滑墊片A473 431
18填料Flexible GraphitePTFE
適用介質水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等
適用溫度-29℃~425℃-29℃~550℃-29℃~180℃

注意:客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸(mm)和重量(kg)

NPS1/2"3/4"1"11/2"11/4"2"
L(RTJ)900Lb~1500Lb216229254279305371
L1(BW)900Lb~1500Lb216229254279305368
H(開)197197236246283330
W125125160160180200
重量RTJ7.211.515.616.222.632.8
BW5.29.312.413.818.927.5
